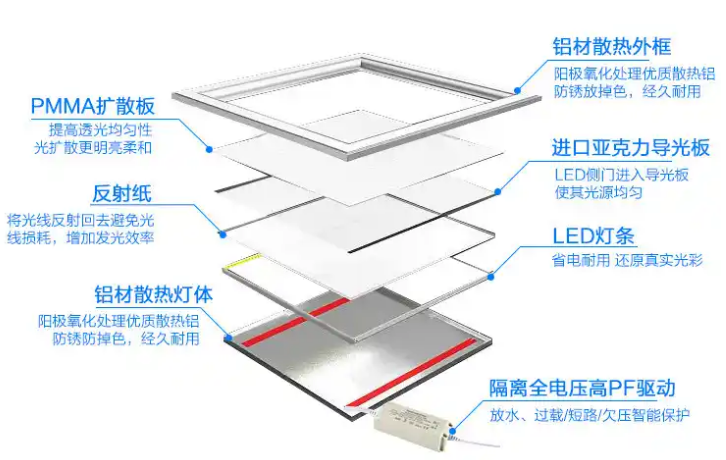

1

貼LED燈珠

準備好IED燈珠和燈板( 基板)等材

把LED燈珠區分正負極并 在紅板IED煤盤上

貼IED燈珠時要區分好燈珠的正負極

不同色溫區，亮度坐標，電壓燈珠勿放一起使用

做好防靜電措施

同一片產品上只能使用一種規格的LED燈

2

焊IED燈珠

調節好加熱臺溫度，溫度在170-210C左右，把LED燈珠焊好

把已經焊接好的LED燈珠燈板清理干凈

調節好加熱臺的溫度

焊接時加熱臺馮度不能過高或過低

>在焊接過程中，務必

與加熱臺臺面接觸，并且要等錫膏完全融化后才拿開燈板

根接過程中小創臺，防止?fàn)C傷

3

測試LED面板 燈燈板

準備好已經焊接好LED并檢查好(無假焊，虛焊等不良)的待測的LED面板燈燈板

>把DC電源調到與LED面板燈光源板相對應參數值

把DC電源的正負表筆接在LED面板燈燈板上的正負級兩端

>觀察LED面板燈燈板上LED燈珠是否完全點亮和發光是否正常

>區分LED面板燈燈板輸入端的正負極

>確保的LED面板燈燈板上的LED燈珠沒有假焊、燈珠貼反、死燈等現象

>測試之前必須先肉眼先檢查一遍LED面板燈燈板上的led燈珠看有無假焊虛焊等不良現象

LED燈珠是否完全點亮，且亮度要保持一致

調節led電源參數時注意參數范圍，小心電壓過高燒毀led燈珠

測試好的LED面板燈燈板上不能出現LED燈珠假焊、虛焊和死燈的情況

4

固定LED面板燈燈板

準備好散熱體、機牙扁頭螺釘與測好的燈板

把測好的LED面板燈燈板放入散熱體上

孔對孔的把IED面板燈燈板用螺釘固定在散熱體上

LED面板燈光源板要與散熱體緊貼，螺釘要鎖正、鎖緊

    裝之前要檢查散熱體外亂

是否有外觀不良

>LED面板燈光源板要固定在散熱體上，要檢查螺釘是否鎖正、鎖緊

5

安裝鋁邊框

檢查鋁邊框外觀看是否有外觀不良

裝好鋁邊框的方向是否一致

注意鋁邊框要與鋁邊 框裝配要匹配

要檢查螺釘是否鎖正、鎖緊

6

安裝擴散面板

裝上擴散面板，檢查安裝是否到位

擴散面板要與散熱體等要相匹配

>安裝擴散面板時要注意面板的正反面，不要裝反

7

裝好燈板的散熱體固定鋁框

把裝好燈板的散熱體順著框的槽裝進去

裝好的裝好LED面板燈燈板的散熱體要與鋁框匹配

全部裝上去之后檢查裝配否匹配

接連接線

將燈板用電子線連接好，形成一個整體，達到電源參數設計 要求，LED燈的串并數要與電源輸出有電壓、電流一一對應

連接線穿過邊上的孔然后按焊盤上標示的正負極把連接線焊好

焊點不能出現假焊、 虛焊現象，并且焊點要光滑

導線要套上熱縮套管

注意焊線時要區分燈板上的正負極，不要焊反，多余的連線收回到放熱體內，以免影響發光

2

電源安裝

把護線圈裝在電源輸人線穿過電源蓋的通孔上

用線扣將電源輸人線固定在LED面板燈的邊框上

接通電源上電，是否能點亮LED面板燈

電源的電源輸出端與 LED面板燈輸人端線，要與電源上的標示相對應

接電源的電源輸入與輸出線要與電源上的標示相對應，防止接反導致燈不亮

試著先通電，確保燈能點亮

3

4

老化

把LED面板燈成品用試亮夾具夾好，點亮老化

>記錄好老化信息，并做好記錄好測量好LED面板燈各項 電參數

點亮的LED面板燈色溫顏色要一致

填好老化記錄表

確定測試出來的各項電參數符合要求

老化時間必須48h

老化過程中時隔8h

對燈實行開關電沖擊測試，測試不低于5次，開關電半小時后再開電繼續老化

老化時應注意先用夾具夾好后再通電，注意用電安全

注意觀察老化數據的變化，及時反映老化信息

測量出來的各項電參數與標準值要想符合

注意老化時間要夠

一定要做開關電沖擊測試

包裝

測試好的LED面板燈用PE袋裝好，面板燈的四個角套上PE棉

包好的LED面板燈放入封好的紙箱里面，同時將配件和說明書隨LED面板燈一起放入紙箱里

紙箱外面貼上產品信息標簽

LED面板燈開單人庫
